Cheminement en temps réel de véhicule et de traqueur des camions 4G GPS avec des fonctions de Cuntting de puissance

cheminement libre de cheminement en temps réel d'appli de plate-forme de Curcuit de puissance de coupe de traqueur de 4G GPS

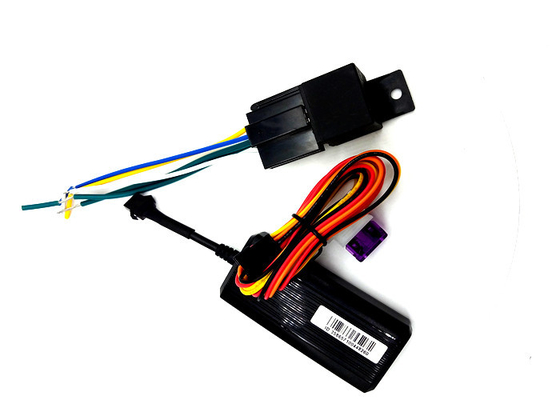

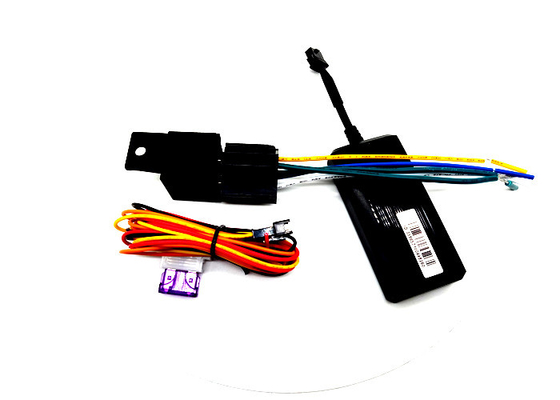

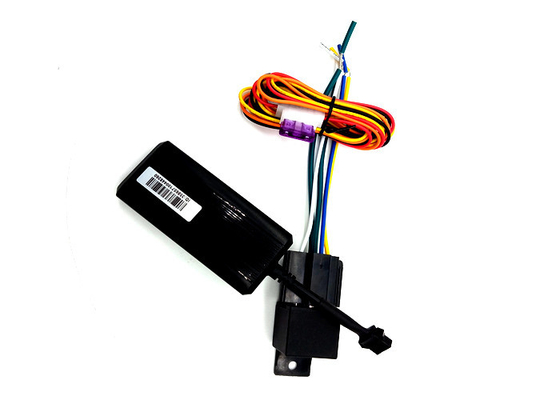

Accessoires de produit

Câble rouge et noir pour la puissance

Câble orange pour ACC/ignition

Câble jaune pour le relais

appli libre de cheminement en temps réel de plate-forme de Curcuit de puissance de coupe de traqueur de 4G GPS dépistant 2 ans de garantie

Installation pour SIM de dispositif

1 préparation pour l'installation

1,1 contrôle de produit. Ouvrez la caisse d'emballage et vérifiez le modèle et les accessoires du dispositif. Si le modèle est erroné ou les accessoires non complets, contactez svp le revendeur.

1,2 choisissez la carte de SIM. Veuillez insérer une carte de SIM au dispositif. Veuillez prendre le conseil du revendeur comme référence.

1,3 installation de carte de SIM. Déchargez la couverture du dispositif et découvrez le porte-cartes de SIM. Insérez alors le porte-cartes de carte de SIM et de la couverture SIM.

1,4 remettez la couverture et vissez-la.

1,5 reliez le dispositif à l'approvisionnement 9-100Vpower. (la lueur constante rouge de LED)

1,6 installez le dispositif dans l'endroit caché de la voiture ;

La carte de SIM doit être avec la fonction de GPRS et assez de dépôt. Si votre PIN d'entrée du besoin de carte de SIM quand la mise sous tension, la décommandent svp.

Installation 2 pour la voiture/Motorcycle/E-bike

Le traqueur de GPS doit être installé sous les personnels de carrière.

Note :

1) Veuillez installer le dispositif dans l'endroit caché comme suite :

Sous le pare-brise avant ;

Dans le tableau de bord avant ;

Sous le pare-brise arrière ;

2) Évitez d'être placé avec des radiateurs de signal comme le capteur inverse ;

3) Le dispositif a l'antenne de GSM et l'antenne de GPS à l'intérieur. Assurez svp que le côté de réception du dispositif est récepteur et sans couverture en métal.

Note : La couverture en métal diminuera la réception des signaux de GPS.

Indicateurs
3.5.1 lumière rouge - lumières de travail de l'indicateur de puissance/OBD

Statut de LED                       Signification
Instantané une fois en 2 secondes   Fonctionnement normal/OBD fonctionnant correctement
Aucune lumière                              Sommeil de l'arrêt/OBD

3.5.2 le voyant de signalisation jaune - GSM
Statut de LED                        Signification
Instantané une fois en 2 secondes   Initialisation de GSM
Lumière toujours                      GPRS est normal/déjà en ligne
Aucune lumière                              Sommeil de GSM

3.5.3 lumière bleue de LED - GPS
Statut de LED                        Signification
Instantané une fois en 2 secondes   Recherche de signal de GPS
Lumière toujours                      GPS a visé
Aucun sommeil léger de GPS


appli libre de cheminement en temps réel de plate-forme de Curcuit de puissance de coupe de traqueur de 4G GPS dépistant 2 ans de garantie

Débouché terminal défini
(1) la ligne rouge relie la puissance positive ;

(2) la ligne noire relie la puissance négative ;

(3) l'orange relie le CRNA ;

(4) le jaune relie le relais

Veuillez employer le cordon de secteur fourni original, la ligne rouge est l'alimentation d'énergie positive,
noir pour la puissance négative, installation négative de puissance, choisissez fondre distinct ou
reliez le métal, ne reliez pas à l'autre fil de masse ensemble. Si CRNA du besoin
la fonction anti-vol automatique, s'assurent pour relier la ligne de CRNA, le dispositif détectera
État de CRNA pour décider si entrer le mode de sécurité ; Sinon reliez à la ligne de CRNA,
le véhicule entrera le mode de sécurité, vibration se produit sous le mode de sécurité, vibration
l'alarme sera déclenchée.
